在當今高度信息化的時代，集成電路作為電子系統的核心，其安全性日益受到挑戰。逆向工程、硬件木馬和知識產權侵權等威脅促使研究者不斷探索新的電路保護技術。邏輯混淆作為一種有效的硬件安全手段，通過增加電路的功能或結構復雜性，使攻擊者難以理解其真實意圖。結合動態邏輯特點的“基于虛擬孔的多米諾邏輯混淆電路設計”應運而生，為集成電路設計領域提供了新的安全增強方案。

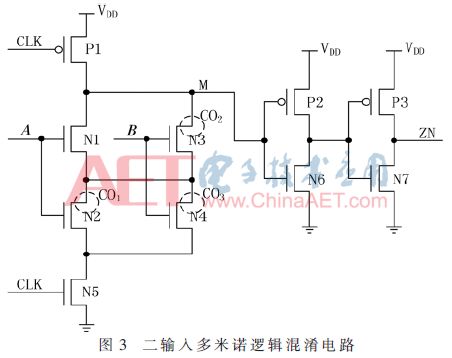

多米諾邏輯是一種動態CMOS邏輯，以其高速度和低晶體管數量的優點廣泛應用于高性能集成電路中。傳統的多米諾電路結構相對規整，易于被逆向工程分析。虛擬孔技術的引入，旨在打破這種規律性，在不顯著影響電路性能的前提下，實現有效的邏輯混淆。

虛擬孔的基本原理是在多米諾邏輯電路的版圖設計中，故意引入一些不具實際電氣連接功能的“假”接觸孔或通孔。這些虛擬孔在物理結構上與真實連接孔無異，但在電路網表中并不對應實際的電氣節點。從逆向工程的角度看，攻擊者通過顯微成像技術獲取版圖后，需要區分這些虛擬孔與真實連接，大大增加了電路解析的難度和不確定性。

在設計基于虛擬孔的多米諾邏輯混淆電路時，需要綜合考慮安全性、性能和面積開銷等多方面因素。虛擬孔的布置應遵循一定的策略，例如隨機分布、模仿真實連接模式或集中于關鍵路徑附近，以最大化混淆效果。需要確保虛擬孔的引入不會影響電路的正常功能和工作時序。這通常通過嚴格的仿真驗證和設計規則檢查來實現，確保虛擬孔與有源區、多晶硅等層保持足夠的間距，避免意外的電氣效應。

這種混淆技術可以與密碼學密鑰或物理不可克隆函數（PUF）相結合，實現動態可配置的混淆方案。例如，通過芯片啟動時加載的密鑰，決定某些虛擬孔是否被“激活”為實際連接（通過可編程熔絲或反熔絲技術），從而使得同一硬件設計可以呈現不同的邏輯功能，進一步增強了電路的抗攻擊能力。

該技術也面臨一些挑戰。虛擬孔的加入可能略微增加版圖設計的復雜性和制造成本。過于密集或不當放置的虛擬孔可能對制造良率產生細微影響。因此，在實際應用中，需要在安全增益與成本開銷之間尋求最佳平衡。

隨著制造工藝的不斷進步和安全性需求的日益提升，基于虛擬孔的多米諾邏輯混淆電路設計有望與機器學習輔助的布局布線工具結合，實現自動化、智能化的混淆方案生成。它也可能與其他硬件安全技術如邏輯鎖定、分裂制造等融合，構建多層次的集成電路安全防護體系。

基于虛擬孔的多米諾邏輯混淆電路設計代表了一種從物理層面增強電路安全性的創新思路。它通過巧妙的版圖級干擾，為保護集成電路的知識產權和功能完整性提供了有效手段，對于確保關鍵信息基礎設施和電子產品的安全具有重要價值。
